エレキ奇譚（その三）

　　　　　（自慰的改造のススメ）

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　エレキ親父

しかも、本来堂々と世間に公表するほどのものではなく、本人のみぞ知る密やかな楽しみな
のです。それは、見た目にもわかるように改造を施したギターをもって、「どうだい。これ
、いいだろう？」と仲間や他人に明るく言い放つ改造とは対極をなすものです。

　 他人から見れば、なんの役にも立たない改造をせっせと行うことが、本人にとっては至
福の時なのであります。そして，その改造ギターをさりげなく人に見せて，どうにか改造を
発見してもらい、「これいったい、どーなってんの？」と聞かれた時を想像して、一人悦に
入るという実に暗い趣味なのです。（あきらかに異常な世界です。）

しかし、そうした密やかな趣味を「発表してしまってどうする」という、ご意見は露出僻
のある小生には当てはまらないので、あしからず。

１． ピグノーズ編

（１） どうしてもヘッドホフォンを使いたい。〜ということで裏
側にヘッドフォン端子（抵抗をシリウスに接続）を増設しました
。クリアーサウンドは結構いけますが，それにしても「下手」に
聞こえるのは腕のせいか？

（２） 外部スピーカーを使いたい。〜ハイハイ！これも標準ジャ
ックを増設しました。ここに模擬スピーカー（ただの大容量の８
Ω抵抗）をつないで，ライン・アウトからミキサー等に通し「デ
レイ＋リバーブ」をかけ，アンプのボリュームを上げて弾くとか
なり自己陶酔出来るでしょう。

（３） アンプが滑りやすい。どうにかして！〜と言う訳で，アン
プの下部にゴムを４個付けました。（今度は引っ張るとパタン！
と倒れる。･････････）

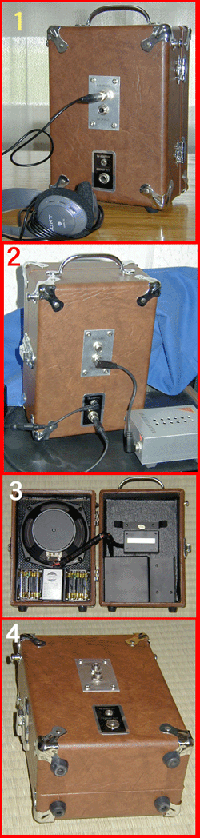

　[写真１、２、３、４参照]

　２． ストラト編

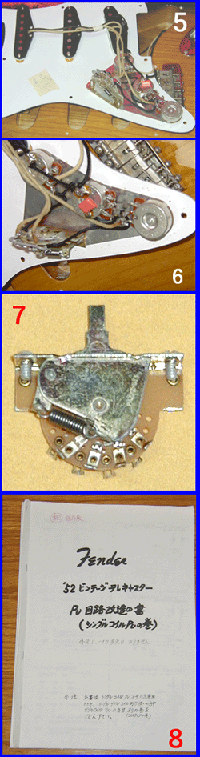

　　[写真５，６参照]

（１）Ｐｕ回路
ストラト最大の武器であるフェイズアウト・サウンドを3段切替
ＳＷで出したい。またトリプル・ミックスのサウンドを出したい
。さらにテレキャスみたいなフロント＋リアのサウンドが出した
い。〜すべての願いをかなえましょう。しかし，物事には犠牲が
必要です。この場合センターＰｕです。通常3段や5段ＳＷでは，
センターＰｕ単独のポジションがありますが，この改造を実施し
た場合，センターＰｕはミックス専用となり単独は出来なくなり
ます。もちろん，ミニＳＷやポットＳＷを使用すれば上記の犠牲
は救えますが，「見た目はノーマル」というのが自慰的改造の基
本理念ですので，あえて採用しません。（キッパリ！）

　改造方法

ａ．切替ＳＷのセンターポジション部端子からセンターＰｕ用の
トーンへ接続されているリードを切放す。さらに，センターＰｕ
用のトーン・コントロールからＣ回路へ接続されるリードも切放
す。

これで，トーンコントロールは空になりました。

ｂ．切替ＳＷ回路を［フロント］・［フロント＋リア］・［リア
］の３回路用に変更する。切替ＳＷのセンターポジション部端子
からセンターＰｕ用の±リードを切離し，前項で空いたトーン用
のセンターポジション部端子にフロント，リア各端子よりバイパ
スをかければよい。この時フロント用トーンへのリードは切放し
ておくこと。（後で使います。）
ｃ．前項で切離したセンターＰｕの±リードをセンターＰｕ用の
ボリューム（旧トーンコント ロール）に直列接続する。この時，
フルボリュームにした時に抵抗が「０」になるように，トーンで
使用していた場 所の反対側端子を使用すること。また，Ｐｕリー
ドの極性に注意すること。　　　　　　　　　　　　　　　　　
ｄ．センターＰｕ用のボリュームの出力端子からのリードを切替
ＳＷのＣｏｍ部（プラグ 側）に接続し，切替ＳＷがどのポジショ
ンにあってもセンター Ｐｕ用のボリュームを上げると，フロント
ＰｕまたはリアＰｕにミックス出来るようにする。

使用方法
（旧センターTONEコントロールを１０で抵抗最大、１で抵抗最低と
して接続した場合）
ａ．センターＰｕ用のボリューム下げ時（旧センターTONEコント
　　　ロール１０のとき）〜 ３段切替ＳＷのポジションがフロント
　　（フロントＰｕ），センター（フロント＋リアＰｕ），リア
　　　　　　　　　　　　　　　　　　　　　　（リアＰｕ）となる。

　ｂ．センターＰｕ用のボリューム上げ時（旧センターTONE
　　　コントロール１のとき）〜３段切替ＳＷのポジションが
　　　フロント（フロント＋センターＰｕ），センター（フロ
　　　ント＋センター＋リアＰｕ），リア（センタ ー＋リアＰｕ
　　　）となる。

　ｃ．センターＰｕの出力はボリュームにて、無段階に調整可能
　　　な為、フェイズアウト・サウンドの色合いは無限といえま
　　　 す。（ヘケケ！）

（２）トーン回路

前述の改造にて，ノーマル（フロントとセンターは独立したトー
ンコントロール有りで，リアが無し）の回路が変更になりトーン
無しになっているため，トーンが使えるようにしましょう。つい
でに，全Ｐｕにトーンがかかるように改造してしまいましょう。

　改造方法

ａ．切替ＳＷのフロントポジション部端子から切離してあった，
フロントＰｕ用のトーンリードを切替ＳＷのＣｏｍ部（プラグ側
）に接続する。これで，すべてのＰｕにトーンがかかり ます。

　使用方法

ａ．普通にトーンコントロールとして使用する。
ｂ．コードを「ジャラーン」と弾いた時にグリグリ回して，ワウ
効果を出す。この場合，リアＰｕを使用すると効果が絶大です。
はじめからクライベイビー使えばよいのでは？といった素朴な疑
問もありますが，「ギ ター１本，アンプにダイレクト入力がカッ
コいいのだ。」と思い込んでる意固地な方にの み適用される奏法
です。

（３） Ｐｕ切替ＳＷ

これは，装備されている切替ＳＷが「バネ付きＳＷではない場合
」にバネ付きＳＷ（ＣＲＬ製がよい）に交換するといった他愛の
ない改造です。しかし，その目的はＳＷの切替音にリバー ブ（Ｓ
Ｗの切替時にバネにより「カシャーンッ」という若干のリバーブ
効果が発生する。）をかけたいという，非常に
フェチ的なものです。これは，まったく音楽とはかけ離れた次元
のもので，健全な方々にお勧めする価値の無
い改造です。しかし，私は全部のストラトとテレキャスにこの改
造を施してあるのです。そして，「カシャーンッ」という音を聞
き満足するのであります。（病気はかなり重症でしょうか？）
　　[写真７参照]
３． テレキャス編

（１） Ｐｕ回路

これは、暇にまかせて「５２‘リイシュー」を元に外見上の改造
無しにて、5段切替ＳＷ、コンデンサー、ポットＳＷ等を酷使して
「９種の黄金の回路図」を作成しましたが、手書きのためスキャ
ナの無い小生は、ＰＣ図面にするのも面倒なため搭載できません。
興味のある方は、手書きの汚い図面ですが、ご希望あればＦＡＸ
いたします。（価格は１部３００円です…冗談です。ただ！ただ
です。）
　　[写真８参照]

（２） 掟破りの改造

これは，もっか製作中の「照れキャスター・親父カスタム」のことです。次回に特集したいと思います。
　でわ。
